कसरी रेल स्टेसन स्टिल संरचनाले सुरक्षामा सम्झौता नगरी निर्माण तालिकालाई छोटो बनाउन सक्छ?

लेख सार

एक स्टेशन निर्माण विरलै "केवल भवन" हो। यो एक प्रत्यक्ष यातायात नोड हो जुन ह्यान्डल गर्दा सुरक्षित, पढ्न योग्य र सहज रहनु पर्छ भारी भीड भार, कम्पन, कोलाहल, मौसम परिवर्तन, र कडा हस्तान्तरण मितिहरू। त्यसैले धेरै मालिकहरू सर्दै छन् रेल स्टेशन स्टील संरचना प्रणालीहरू, विशेष गरी ठूला-स्प्यान कन्कोर्सहरू, प्लेटफर्म क्यानोपीहरू, र ल्यान्डमार्क छत फारमहरूको लागि।

यो गाइडले सबैभन्दा सामान्य परियोजना दुखाइ बिन्दुहरू (तालिका जोखिम, लागत अनिश्चितता, जटिल ज्यामिति, यात्री-प्रवाह अवरोधहरू, र दीर्घकालीन मर्मतसम्भार), त्यसपछि कसरी राम्रोसँग डिजाइन गरिएको स्टिल समाधान-कारखाना निर्माण र अनुशासित साइट एसेम्बलीसँग जोडिएको देखाउँछ। स्थायित्व टाढा व्यापार बिना अनिश्चितता कम गर्नुहोस्। तपाईंले प्रारम्भिक निर्णयहरू र समर्थन गर्न चेकलिस्टहरू, तुलना तालिकाहरू, र FAQs पनि फेला पार्नुहुनेछ आपूर्तिकर्ता मूल्यांकन।



तपाईंले के सिक्नुहुनेछ को रूपरेखा

  • कसरीरेल स्टेशन स्टील संरचनाडिजाइनहरूले ठूला स्प्यानहरू, गतिशील भारहरू, र जटिल वास्तुकला रूपहरू ह्यान्डल गर्दछ
  • जहाँ तालिकाहरू प्रायः चिप्लिन्छन् र कसरी पूर्वनिर्मितले त्यो एक्सपोजर कम गर्छ
  • कुन संरचनात्मक प्रणाली concourses, canopies, र intermodal जडानहरू फिट हुन्छ
  • कुन कागजात र निरीक्षण चरणहरूले महँगो पुन: कार्यलाई रोक्छ
  • पहिलो दिनबाट कसरी जंग, आगो सुरक्षा, र जीवनचक्र मर्मतको बारेमा सोच्ने

स्टेशन परियोजनाहरूमा सामान्यतया के गलत हुन्छ

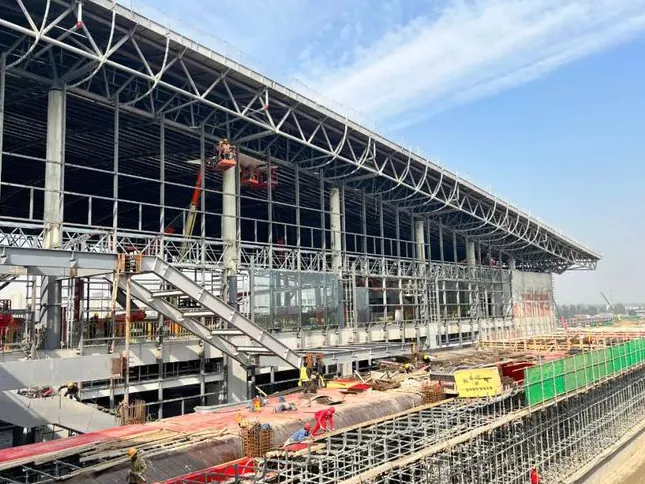

Train Station Steel Structure

स्टेशन परियोजनाहरू प्रकृति द्वारा "उच्च-बाधा" हुन्: यात्रु परिसंचरण सहज हुनुपर्छ, संरचनात्मक स्प्यानहरू दृश्य रेखाहरूका लागि स्पष्ट रहनु पर्छ र वेफाइन्डिङ, र निर्माण प्रायः सक्रिय ट्र्याकहरूको छेउमा हुन्छ। परिणाम दुखाइ बिन्दुहरूको एक परिचित सेट हो:

कम्प्रेसन अनुसूची गर्नुहोस् जुन असुरक्षित हुन्छ
  • ढिलो डिजाइन निर्णयहरूले छत ज्यामिति, समर्थन, र जल निकासीको पुन: डिजाइन ट्रिगर गर्दछ
  • साइटमा काट्ने र सुधारले सुरक्षा घटनाहरू र निरीक्षण विफलताहरू बढाउँछ
  • रेल सञ्चालन सञ्झ्यालले क्रेन समय र डेलिभरी सीमित गर्दछ
बजेट अस्थिरता र आदेश परिवर्तन
  • अस्पष्ट जडान विवरणहरूले स्टील टनेज वृद्धिको मध्यप्रवाहको कारण बनाउँछ
  • संरचना, MEP, र अनुहार बीचको झगडाले पुन: कार्यको नेतृत्व गर्दछ
  • अस्थायी कामहरू र ट्राफिक व्यवस्थापन लागतहरू कम अनुमानित हुन्छन्
लामो समयसम्म मर्मतसम्भारलाई बेवास्ता गरिन्छ जबसम्म यो दुखाइ हुँदैन
  • कोटिंग्स र जल निकासी विवरणहरू वास्तविक जोखिम अवस्थाहरूको लागि डिजाइन गरिएको छैन
  • छत र क्लेडिङ भित्र गएपछि निरीक्षणको लागि पहुँच गाह्रो छ
  • कम्पन, आर्द्रता, र सफाई रसायनहरूले पहिरनलाई गति दिन्छ

समाधान नक्सामा दुखाइ बिन्दु

पीडा बिन्दु विशिष्ट मूल कारण इस्पात-संरचना-केन्द्रित फिक्स
ढिलो तालिका पर्ची धेरै क्षेत्र निर्माण र अनिश्चित इन्टरफेसहरू कारखाना-निर्मित सदस्यहरू, मानकीकृत जडानहरू, र स्पष्ट निर्माण अनुक्रम
भीडभाड भएको कन्कोर्स समर्थन गर्दछ छोटो स्प्यान्सले थप स्तम्भहरूलाई बल दिन्छ सर्कुलेशन खुला राख्नको लागि ठूलो-स्प्यान ट्रसहरू वा स्पेस फ्रेमहरू
द्वन्द्वबाट पुन: काम गर्नुहोस् 2D समन्वय र खण्डित वितरणयोग्य समन्वित 3D मोडलिङ र पूर्व-अनुमोदित ओपनिङ र आस्तीनहरू
जंग र कोटिंग विफलता ड्रेनेज, विवरण, र एक्सपोजरको लागि हिसाब गरिएको छैन दायाँ कोटिंग प्रणाली प्लस "कुनै पानी जाल" विवरण र पहुँच योजना

किन स्टीलले रेल हबहरूको लागि राम्रो प्रदर्शन गर्दछ

एक विचारपूर्वक इन्जिनियररेल स्टेशन स्टील संरचनाएक साधारण कारणको लागि लोकप्रिय छ: यसले एकै पटक धेरै समस्याहरू समाधान गर्दछ। स्टिलले लामो स्पष्ट स्प्यान्स, अनुमानित निर्माण सहिष्णुता, र छिटो एसेम्बली सक्षम गर्दछ - विशेष गरी जब डिजाइन लिफ्टिंगको लागि अनुकूलित हुन्छ। र बोल्ट जडानहरू।

  • ठूलो-स्पेन स्वतन्त्रतास्तम्भहरूको जंगल बिना प्रतीक्षा हल, कन्कोर्स र क्यानोपीहरूको लागि
  • कारखाना परिशुद्धताजसले साइटको अनिश्चितता कम गर्छ र निरीक्षणलाई सहज बनाउन मद्दत गर्छ
  • चरणबद्ध लचीलापनत्यसैले तपाईं रेल सञ्चालन, यात्री मार्गहरू, र सीमित स्टेजिङ वरपर निर्माण गर्न सक्नुहुन्छ
  • वास्तुकला अभिव्यक्तिवक्र वा ल्यान्डमार्क रूफलाइनहरूको लागि जटिल फारमवर्क जबरजस्ती बिना
  • अपग्रेड योग्य प्रणालीहरूजहाँ भविष्यको विस्तार र रेट्रोफिट जडानहरू चाँडै योजना गर्न सकिन्छ

यदि तपाइँ खुला, उज्यालो र नेभिगेट गर्न सजिलो महसुस गर्ने स्टेशनको लागि लक्ष्य गर्दै हुनुहुन्छ भने, स्टिलले आधुनिक खामहरू - गिलास, धातु प्यानलहरू, डेलाइटिङ, र एकीकृत MEP - जब इन्टरफेसहरू स्पष्ट रूपमा परिभाषित हुन्छन्।


सही संरचनात्मक प्रणाली छनोट

प्रत्येक स्टेशन तत्वलाई समान संरचनात्मक तर्क चाहिन्छ। केन्द्रीय कन्कोर्सले नाटकीय स्पष्ट अवधिको माग गर्न सक्छ, जबकि प्लेटफर्म क्यानोपीहरू हुन सक्छ पुनरावृत्ति, गति, र सजिलो प्रतिस्थापन प्राथमिकता। प्रणालीलाई आफ्नो प्राथमिकतामा मिलाउन तलको तालिका प्रयोग गर्नुहोस्।

प्रणाली विकल्प जहाँ यो राम्रोसँग मिल्छ मालिक लाभ हेरविचार
पोर्टल फ्रेम साना हलहरू, सेवा भवनहरू, माध्यमिक मात्राहरू लागत-प्रभावी, छिटो, सरल निर्माण यदि स्प्यान धेरै ठुलो भयो भने स्तम्भहरू थप्न सक्छ
लामो-स्प्यान ट्रस कन्कोर्स छतहरू, स्थानान्तरण हलहरू, हस्ताक्षर क्यानोपीहरू खुला ठाउँ, ठूला स्प्यानहरूको लागि कुशल सामग्री प्रयोग MEP, प्रकाश, र मर्मतसम्भार पहुँचको लागि बलियो समन्वय चाहिन्छ
स्पेस फ्रेम वा ग्रिड जटिल छत ज्यामिति र फराकिलो कभरेज क्षेत्रहरू समान लोड वितरण, अर्थपूर्ण रूपहरू समर्थन गर्दछ QA मा व्यवस्थापन गर्न थप नोडहरू र जडानहरू
स्टील आर्क वा हाइब्रिड ल्यान्डमार्क हलहरू र लामो क्यानोपी स्प्यान्स बलियो दृश्य पहिचान, राम्रो अवधि क्षमता ठूला सदस्यहरू र विशेष निर्माण योजनाहरूको लागि यातायात अवरोधहरू

एक बलियोरेल स्टेशन स्टील संरचनाअवधारणा "सबै ठाउँमा एक प्रणाली" होइन। यो एक स्मार्ट संयोजन हो जसले यात्रु प्रवाह, निर्माण पहुँच, र भविष्यको मर्मतसम्भारलाई सम्मान गर्दछ।


एक क्षेत्र-सिद्ध वितरण कार्यप्रवाह

द्रुत निर्माण हतारबाट आउँदैन; यो अनिश्चितता हटाउनबाट आउँछ। तल एक कार्यप्रवाह छ धेरै मालिकहरूले स्टेशन परियोजनाहरू राख्न प्रयोग गर्छन् अझै महत्वाकांक्षी हस्तान्तरण लक्ष्यहरू पूरा गर्दा भविष्यवाणी गर्न सकिन्छ।

  1. प्रारम्भिक परिचालन बाधाहरू परिभाषित गर्नुहोस्जस्तै रेल कब्जा झ्यालहरू, क्रेन बहिष्कार क्षेत्रहरू, र यात्री मार्गहरू।
  2. संरचनात्मक "इन्टरफेसहरू" लक गर्नुहोस्छत निकास मार्गहरू, विस्तार जोडहरू, अनुहार संलग्न लाइनहरू, र MEP कोरिडोरहरू सहित।
  3. विधानसभा लागि डिजाइनअद्वितीय भागहरू कम गरेर, बोल्ट ढाँचाहरूको मानकीकरण, र उपलब्ध उपकरणहरू वरिपरि लिफ्टहरूको योजना बनाउँदै।
  4. ट्रेसिबिलिटीको साथ निर्माण गर्नुहोस्ताप संख्याहरू, वेल्ड लगहरू, कोटिंग रेकर्डहरू, र आयामी जाँचहरू प्रयोग गर्दै।
  5. महत्वपूर्ण नोडहरू पूर्व-एकत्र गर्नुहोस्(जब सम्भव हुन्छ) साइटमा पुग्नु अघि जटिल ज्यामितिलाई जोखिममुक्त गर्न।
  6. चरणबद्ध अनुक्रममा खडा गर्नुहोस्जसले सार्वजनिक विभाजनलाई सुरक्षित राख्छ र आंशिक कमीशनलाई अनुमति दिन्छ।
  7. मर्मत योग्यता संग बन्दपहुँच बिन्दुहरू, निरीक्षण मार्गहरू, र स्पेयर पार्ट योजना सहित।

जब यो कार्यप्रवाह राम्रोसँग कार्यान्वयन हुन्छ, स्टेशन मालिकहरूले सामान्यतया कम आश्चर्यहरू देख्छन्: कम झडपहरू, कम "फिल्ड फिक्सहरू," र थोरै अन्तिम-मिनेट डिजाइन त्यो लहरलाई रेल सञ्चालनमा परिवर्तन गर्छ।


गुणस्तर नियन्त्रण जसले तपाईंको बजेटलाई वास्तवमा सुरक्षित गर्दछ

गुणस्तर नियन्त्रण कागजी कार्य थिएटर होइन - यो एक सहज निर्माण र पुन: कार्य को हप्ता बीचको भिन्नता हो। को लागी एरेल स्टेशन स्टील संरचना, तपाईको QA योजनाले प्रायः ढिलाइ हुने वस्तुहरूमा केन्द्रित हुनुपर्छ।

स्टेशन स्टील को लागी निरीक्षण चेकलिस्ट

  • आयामी शुद्धताप्राथमिक सदस्यहरूको, विशेष गरी स्प्लिस बिन्दुहरू र असर सिटहरूमा
  • जडान तत्परताप्वाल पङ्क्तिबद्धता, बोल्ट ग्रेड, र टोक़ आवश्यकताहरू सहित
  • वेल्डिङ प्रमाणीकरणनिर्दिष्ट मानकमा पङ्क्तिबद्ध र महत्वपूर्ण जोडहरूको लागि दस्तावेज
  • कोटिंग मोटाई र कवरेजकिनारा, कुना र लुकेका सतहहरूमा विशेष ध्यान दिएर
  • परीक्षण फिटढुवानी अघि जटिल नोडहरू र घुमाउरो असेंबलीहरूको लागि
  • प्याकेजिङ र यातायात सुरक्षाकोटिंग क्षति र विरूपण रोक्न

एक व्यावहारिक नियम: यदि एक दोष कारखानामा ठीक गर्न सजिलो छ भने, यो साइटमा ठीक गर्न महँगो हुनेछ - विशेष गरी सक्रिय रेल सञ्चालनको छेउमा।


स्थायित्व र मर्मत योजना

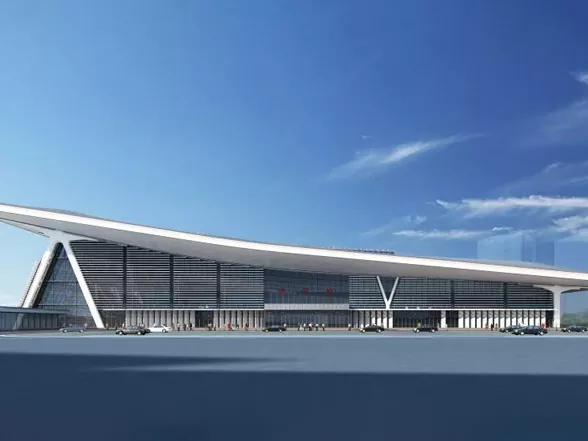

Train Station Steel Structure

तपाईंले हस्तान्तरण गर्नुभएको स्टेशन तपाईंले दस वर्षमा सञ्चालन गर्ने स्टेशन होइन। मौसम, खुट्टा ट्राफिक, सफाई, कम्पन, र माइक्रो-आचरणहरू सबै थप्छन्। एक टिकाउरेल स्टेशन स्टील संरचनायोजना प्रारम्भिक बल भन्दा बाहिर देखिन्छ र भवनको निरीक्षण, मर्मत कसरी गरिनेछ भनेर विचार गर्दछ, र अद्यावधिक गरियो।

जीवनचक्र टाउको दुखाइ कम गर्ने डिजाइन चालहरू

  • जल निकासीको लागि विवरणत्यसैले पानी प्लेटहरूमा, खाली खण्डहरूमा, वा क्ल्याडिङ इन्टरफेसहरू पछाडि जम्मा गर्न सक्दैन
  • वास्तविकताको लागि कोटिंग्स छनौट गर्नुहोस्मिल्दो आर्द्रता, नुन एक्सपोजर, औद्योगिक प्रदूषकहरू, र सफाई दिनचर्या
  • योजना पहुँचनोडहरू, बियरिङहरू, गटरहरू, र विस्तार जोडहरू वरपर निरीक्षणहरूको लागि
  • आन्दोलनको लागि खाताआर्किटेक्चरल जोइन्टहरूसँग विस्तार जोडहरू पङ्क्तिबद्ध गरेर र सील इन्टरफेसहरूको सुरक्षा गरेर
  • प्रतिस्थापन योग्य तत्वहरू प्रतिस्थापन योग्य बनाउनुहोस्विशेष गरी क्यानोपी प्यानलहरू, स्थानीयकृत बीमहरू, र गैर-प्राथमिक संलग्नकहरू

यदि तपाईंले क्षरण आश्चर्यको साथ एउटा स्टेशन विरासतमा पाउनुभएको छ भने, तपाईंले पहिले नै पाठ थाहा पाउनुभयो: स्थायित्व "थप सामग्री" को बारेमा विरलै हुन्छ। यो बारेमा छ सही ठाउँहरूमा सही विवरणहरू।


इस्पात संरचना साझेदार कसरी मूल्याङ्कन गर्ने

सबै भन्दा राम्रो आपूर्तिकर्ता केवल एक fabricator होइन; यो एक साझेदार हो जसले यातायात अवरोधहरू, निर्माण अनुक्रम, निरीक्षण अपेक्षाहरू, र प्रत्यक्ष रेल लाइनहरूको छेउमा निर्माणको वास्तविकता। जब मालिकहरूले ए को लागि साझेदारहरू सर्टलिस्ट गर्छन्रेल स्टेशन स्टील संरचना, यी मापदण्डहरू जोखिम छिटो घटाउनुहोस्:

  • ईन्जिनियरिङ् समर्थनजसले नोड अप्टिमाइजेसन र इन्टरफेस समन्वयमा छिटो प्रतिक्रिया दिन सक्छ
  • निर्माण क्षमतादस्तावेज प्रक्रिया नियन्त्रण, स्थिर उत्पादन, र स्पष्ट नेतृत्व समय संग
  • परियोजना दस्तावेजसामग्री ट्रेसेबिलिटी, वेल्ड/कोटिंग रेकर्डहरू, र निर्मित डेलिभरेबलहरू सहित
  • प्याकेजिङ र रसद योजनाजसले ठूलो यातायात, साइट पहुँच, र लिफ्टिङ पोइन्टहरूको सम्मान गर्दछ
  • जटिल ज्यामितिको साथ अनुभवजस्तै घुमाउरो छतहरू, फ्री-फार्म क्यानोपीहरू, र ठूलो-स्प्यान सम्मेलनहरू

उदाहरणका लागि,Qingdao Eihe इस्पात संरचना समूह कं, लिमिटेडजटिल को दायरा मा इस्पात निर्माण प्रणाली प्रदान गर्न को लागी परिचित छ सार्वजनिक र औद्योगिक अनुप्रयोगहरू। स्टेशन परियोजनाहरूको लागि, एक सक्षम साझेदार मुख्य फ्रेम, छत प्रणाली, र घेरा समन्वय गर्न सक्षम हुनुपर्छ। इन्टरफेसहरू एक तरिकामा जसले अनुमानित असेंबली र दीर्घकालीन सेवायोग्यतालाई समर्थन गर्दछ।


FAQ

प्रश्न:के एक रेल स्टेशन स्टिल संरचना सधैं कंक्रीट भन्दा छिटो छ?

A:यो प्रायः छिटो छ जब परियोजना पूर्वनिर्मित र विधानसभा लागि डिजाइन गरिएको छ। यदि डिजाइन भारी क्षेत्र परिमार्जन वा अस्पष्ट इन्टरफेसहरूमा निर्भर छ भने, गति फाइदाहरू कम हुन सक्छ। सबैभन्दा ठूलो लाभ सामान्यतया कारखाना निर्माण, मानकीकृत जडानहरू, र रेल अपरेटिङ विन्डोहरूसँग पङ्क्तिबद्ध स्पष्ट निर्माण योजनाबाट आउँछ।

प्रश्न:कसरी स्टील स्टेशनहरूले ठूलो भीड र गतिशील भारहरू ह्यान्डल गर्छन्?

A:भीड लोडिङ, कम्पन विचारहरू, क्यानोपीहरूमा पवन उत्थान, र भूकम्पीय मागहरूलाई उपयुक्त सदस्य आकार, ब्रेसिङ रणनीतिहरू, र जडान विवरणहरू मार्फत संरचनात्मक डिजाइन चरणमा सम्बोधन गरिन्छ। कन्कोर्सहरूका लागि, लामो-स्प्यान प्रणालीहरूले सर्कुलेशन मार्गहरू खुला राख्न र स्तम्भहरू वरिपरि अवरोधहरू कम गर्न मद्दत गर्दछ।

प्रश्न:कुन स्टेशन क्षेत्रहरू इस्पात निर्माणबाट सबैभन्दा बढी फाइदा लिन्छन्?

A:ठूला-स्प्यान प्रतिक्षा हलहरू, स्थानान्तरण कन्कोर्सहरू, प्लेटफर्म क्यानोपीहरू, र छाना सुविधाहरूले सामान्यतया सबैभन्दा बढी फाइदा लिन्छन्। स्टिल भविष्यको विस्तारको लागि पनि उपयोगी छ, किनभने अतिरिक्त बे वा कनेक्टरहरू मूल संरचनात्मक तर्कमा योजना गर्न सकिन्छ।

प्रश्न:आर्द्र वा तटीय वातावरणमा जंगको जोखिमलाई कसरी नियन्त्रण गर्नुहुन्छ?

A:"कुनै पानीको पासो" विवरणबाट सुरु गर्नुहोस्, त्यसपछि एक्सपोजर स्तरसँग मिल्ने कोटिंग प्रणाली छनौट गर्नुहोस्। निरीक्षण र टच-अपको लागि व्यावहारिक पहुँच थप्नुहोस्, कमजोर किनारहरू सुरक्षित गर्नुहोस्, र जल निकासी मार्गहरू स्पष्ट रहन सुनिश्चित गर्नुहोस्। जंग नियन्त्रण एक प्रणाली हो, एकल उत्पादन विकल्प होइन।

प्रश्न:बनावट अनुमोदन गर्नु अघि मालिकले कुन कागजातहरू अनुरोध गर्नुपर्छ?

A:न्यूनतम: समन्वित रेखाचित्रहरू, जडान विवरणहरू, सामग्री विशिष्टताहरू, निर्माण सहिष्णुताहरू, वेल्डिङ र कोटिंग प्रक्रियाहरू, निरीक्षण चेकपोइन्टहरू, र एक इरेक्शन अनुक्रम कथा। खाली कागजातले साइट गेटमा आश्चर्य कम गर्दछ।


अर्को चरण

यदि तपाइँको स्टेशन परियोजना एक तंग हस्तान्तरण मिति, सीमित साइट पहुँच, वा एक उच्च दृश्यता वास्तुकला छत संग लडिरहेको छ भने, एक राम्रो योजनारेल स्टेशन स्टील संरचनादृष्टिकोणले ती अवरोधहरूलाई व्यवस्थित गर्न सक्ने कुरामा परिणत गर्न सक्छ।

एक व्यावहारिक अवधारणा समीक्षा वा बजेट-पङ्क्तिबद्ध संरचनात्मक प्रस्ताव चाहनुहुन्छ जुन तपाईंको चरणबद्ध र निरीक्षण आवश्यकताहरूलाई सम्मान गर्दछ?हामीलाई सम्पर्क गर्नुहोस्तपाईंको स्टेशन स्कोप, स्प्यान लक्ष्यहरू, वातावरण, र तालिका प्राथमिकताहरू छलफल गर्न-त्यसपछि डिजाइनबाट कमिसनसम्म निर्माणयोग्य मार्गको नक्सा गरौं।
